Xưởng gia công cơ khí muốn vận hành ổn định cần được tính toán kỹ ngay từ giai đoạn thiết kế. Mặt bằng phải bám sát quy trình sản xuất, kích thước máy, tải trọng nền, luồng vật tư và nhu cầu bảo trì. Kết cấu, MEP, thông gió, hút khói, an toàn cháy cùng phương án mở rộng cần được phối hợp trước khi thi công. Hãy cùng Vacons tìm hiểu những yếu tố quan trọng giúp chủ đầu tư triển khai nhà xưởng an toàn, hạn chế phát sinh và phù hợp với kế hoạch sản xuất lâu dài.
Xưởng Gia Công Cơ Khí Cần Được Thiết Kế Theo Nguyên Tắc Nào?
Xưởng cơ khí cần được thiết kế dựa trên công nghệ sản xuất, luồng vật tư và yêu cầu vận hành của từng thiết bị. Mặt bằng không chỉ đáp ứng hoạt động hiện tại mà còn phải chừa không gian cho bảo trì, thay đổi dây chuyền và mở rộng sau này.
Khảo sát công nghệ sản xuất trước khi lập mặt bằng
Dữ liệu máy là điểm bắt đầu. Diện tích trống chưa đủ để lập phương án bố trí. Đơn vị tư vấn cần thu thập kích thước, tải trọng, công suất và vùng bảo trì của từng thiết bị. Hồ sơ cũng phải xác định hướng cấp phôi, vị trí lấy sản phẩm và không gian tháo linh kiện. Những dữ liệu này ảnh hưởng trực tiếp đến lưới cột, cao độ nền và vị trí hệ thống kỹ thuật.
Quy trình sản xuất của xưởng gia công cơ khí cần được mô phỏng theo từng công đoạn. Luồng phổ biến gồm nhập vật tư, lưu kho, cắt phôi, gia công, hoàn thiện, kiểm tra và xuất hàng. Công nghệ sản xuất khác nhau giữa các doanh nghiệp. Vì vậy, đội ngũ thiết kế cần phối hợp trực tiếp với bộ phận vận hành. Kết quả khảo sát phải được thống nhất trước khi phát triển hồ sơ kỹ thuật.
Tổ chức mặt bằng theo luồng vật tư một chiều

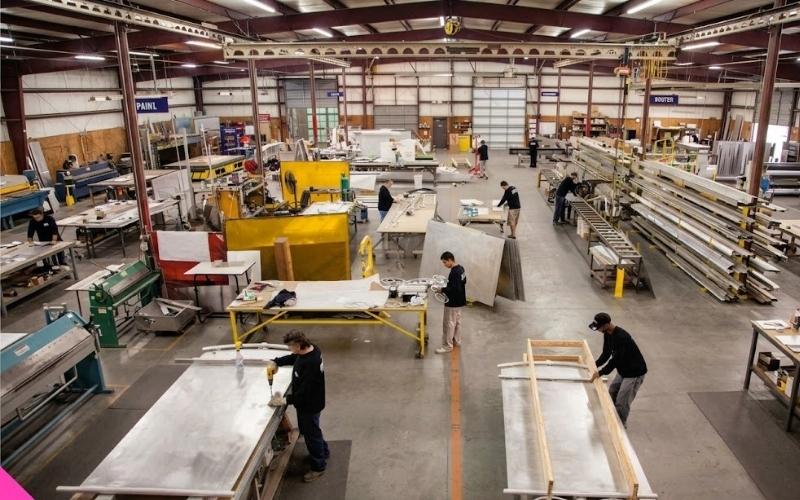

Mặt bằng nên rút ngắn quãng vận chuyển và hạn chế tình trạng vật tư quay đầu. Kho nguyên liệu cần tiếp cận khu nhận hàng, trong khi khu thành phẩm nên nằm gần cửa xuất. Phế liệu cần có tuyến vận chuyển riêng. Cách sắp xếp này giúp giảm giao cắt và giữ luồng sản xuất thông suốt trong xưởng cơ khí.
Làn xe nâng cần tách khỏi đường đi bộ. Tại điểm giao cắt, hồ sơ nên quy định vạch sàn, biển cảnh báo hoặc lan can bảo vệ. Khu hàn, mài và cắt plasma cần cách biệt khu CNC. Phòng đo kiểm nên tránh bụi, rung và nguồn nhiệt có thể ảnh hưởng đến kết quả kiểm tra.
Dự phòng không gian bảo trì và mở rộng
Khoảng cách giữa các máy phải phục vụ cả vận hành và sửa chữa. Đơn vị thiết kế cần kiểm tra hành trình cửa máy, vùng gá phôi và tầm với của cầu trục. Lối bảo trì phải đủ không gian để xe nâng hoặc thiết bị tháo lắp có thể tiếp cận.
Khu vực thay dao và vệ sinh máy cũng cần được tính trước. Mặt bằng xưởng cơ khí nên dự phòng vị trí lắp thêm thiết bị. Hệ thống điện, khí nén và mạng dữ liệu có thể đi trên cao để hỗ trợ quá trình điều chỉnh dây chuyền. Vách nhẹ và bàn thao tác mô-đun giúp giảm khối lượng cải tạo, đồng thời tạo điều kiện để chủ đầu tư mở rộng theo từng giai đoạn.
Xem thêm: Thi Công Sơn Epoxy Nhà Xưởng Đúng Quy Trình
Xưởng Gia Công Cơ Khí Cần Phối Hợp Những Hệ Thống Nào?
Thiết kế xưởng gia công cơ khí cần phối hợp đồng thời nền, móng máy, kết cấu chịu lực, điện, khí nén, hút khói, thông gió và an toàn cháy. Các hệ thống phải được kiểm tra trên cùng mặt bằng để phát hiện xung đột trước khi thi công.
Thiết kế nền, móng máy và kết cấu chịu lực
Giải pháp nền phải dựa trên điều kiện địa chất, tải máy, tải xe nâng và rung động. Máy CNC nặng, máy dập hoặc thiết bị quay có thể cần móng riêng. Cao độ móng phải khớp với chân máy. Rãnh kỹ thuật và lớp hoàn thiện sàn cũng cần được tính toán đồng bộ, vì sai số có thể gây khó khăn khi căn chỉnh thiết bị.

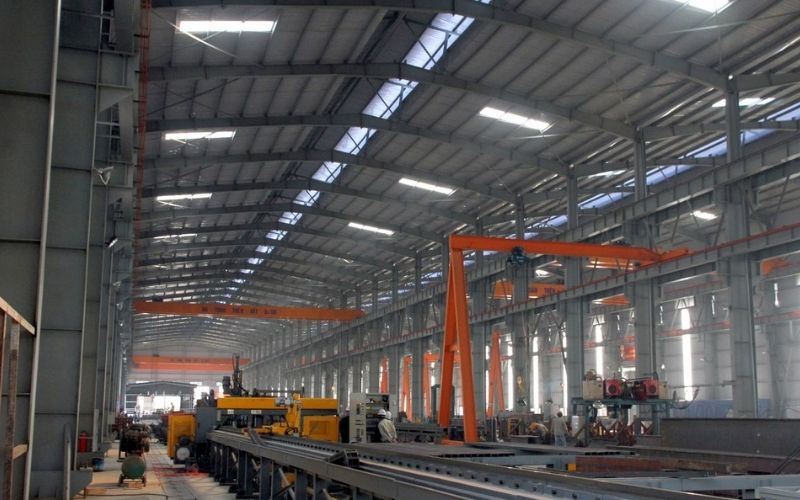

Khi lựa chọn kết cấu nhà xưởng, đội ngũ thiết kế cần kiểm tra nhịp cột, chiều cao thông thủy và tải cầu trục. Cột đặt sai vị trí có thể cản hướng cấp phôi, trong khi dầm mái dễ xung đột với cầu trục hoặc đường ống. Vì vậy, kết cấu phải được phối hợp chặt chẽ với công nghệ sản xuất.
Phối hợp điện, khí nén, hút bụi và thông gió
Danh mục máy là cơ sở để tính phụ tải điện và xác định vị trí tủ phân phối. Hồ sơ cần thể hiện rõ nguồn cấp, điểm đấu nối, máng cáp, tiếp địa và phương án dự phòng. Các thiết bị điện phải phù hợp với điều kiện bụi, nhiệt hoặc độ ẩm. Tủ điện cần được đặt tại vị trí thuận tiện cho quá trình vận hành, kiểm tra và bảo trì.
Đối với khu hàn, hệ thống hút nên xử lý khói gần điểm phát sinh để hạn chế chất ô nhiễm lan sang khu vực khác. Khi thiết kế xưởng cơ khí, hệ thống thông gió tổng thể vẫn cần được tính toán để cấp khí bù và ổn định môi trường làm việc. Thông gió tổng thể và hút cục bộ phải được phối hợp để kiểm soát khói, bụi và nhiệt hiệu quả hơn.
Tích hợp PCCC, an toàn máy và kiểm soát môi trường
Giải pháp an toàn cháy cần được triển khai từ hồ sơ cơ sở. QCVN 06:2022/BXD cùng Sửa đổi 1:2023 quy định yêu cầu cho nhà, công trình. Mỗi dự án cần được rà soát theo công năng, quy mô, mức nguy hiểm cháy. Lối thoát nạn phải được phối hợp cùng mặt bằng sản xuất.
OSHA 29 CFR 1910.212 đề cập việc bảo vệ người vận hành trước các nguy cơ như điểm kẹp, bộ phận quay, phoi và tia lửa. Đây là tài liệu tham khảo của Hoa Kỳ, không thay thế các quy định áp dụng tại Việt Nam, nhưng có thể hỗ trợ nhận diện nguy cơ khi bố trí vùng an toàn quanh máy.
Xưởng Gia Công Cơ Khí Cần Kiểm Soát Gì Khi Thi Công?
Trong quá trình thi công, xưởng cơ khí cần kiểm soát tim trục, cao độ móng, bulông neo, độ phẳng sàn và các điểm chờ kỹ thuật. Tiến độ hoàn thiện công trình cũng phải phù hợp với kế hoạch vận chuyển, lắp đặt và chạy thử máy.
Kiểm soát điểm chờ kỹ thuật khi thi công xưởng gia công cơ khí
Sai lệch nền có thể ảnh hưởng trực tiếp đến việc lắp máy. Đơn vị thi công nhà xưởng phải kiểm soát tim trục, cao độ móng, bulông neo và độ phẳng sàn. Rãnh thu dầu, hố kỹ thuật và tuyến ống ngầm cần được nghiệm thu trước khi đổ bê tông. Biên bản nghiệm thu phải được lưu theo từng khu vực.
Với xưởng cơ khí, điểm chờ phải khớp với datasheet của từng máy. Điểm cấp điện hoặc khí nén đặt sai vị trí có thể dẫn đến tình trạng kéo dây nổi và làm tăng chi phí cải tạo. Bản vẽ thi công cần được đối chiếu liên tục với hồ sơ máy đã phê duyệt. Mọi thay đổi phải được cập nhật trước khi triển khai.
Phối hợp kết cấu, MEP và tiến độ lắp máy
Trình tự thi công cần bám sát kế hoạch đưa máy vào công trình. Mái, tường, nền và hệ thống kỹ thuật phải sẵn sàng trước khi lắp đặt. Với thiết bị lớn, đội ngũ cần kiểm tra lối vận chuyển và kích thước cửa mở. Bán kính quay và khả năng nâng hạ cũng phải được tính toán kỹ.
Mô hình thiết kế và thi công nhà xưởng giúp xử lý xung đột tại một đầu mối. Đầu mối này phối hợp giữa kiến trúc, kết cấu, MEP và đơn vị cung cấp máy. Nhờ đó, các thay đổi được cập nhật sớm hơn. Chủ đầu tư cũng dễ theo dõi tiến độ và xử lý phát sinh tại công trường.
Nghiệm thu, bàn giao và chuẩn bị vận hành
Trước khi lắp máy, đội ngũ thi công cần nghiệm thu nền, móng, nguồn điện, khí nén và hệ thống hút. Các bên cũng phải kiểm tra tiếp địa, tải thử và khoảng cách an toàn. Hồ sơ hoàn công cần phản ánh đúng hiện trạng để hỗ trợ quá trình vận hành, bảo trì và mở rộng sau này.
Doanh nghiệp nên thường xuyên cập nhật tin tức về an toàn lao động. Đồng thời tham khảo ISO 45001 về hệ thống quản lý an toàn và sức khỏe nghề nghiệp. Tuy nhiên, tài liệu tham khảo không thay thế các quy định pháp luật Việt Nam áp dụng cho từng dự án.
Việc phối hợp hồ sơ trước khi thi công giúp hạn chế phát sinh. Và tạo điều kiện thuận lợi cho quá trình nâng cấp, mở rộng sau này.
