Điện công nghiệp là huyết mạch của toàn bộ nhà xưởng. Thiếu nguồn điện ổn định, máy móc và dây chuyền lập tức tê liệt. Khâu tính toán cần triển khai kỹ lưỡng ngay từ lúc lắp đặt điện nhà xưởng. Kỹ sư cơ điện sẽ xuống khảo sát mặt bằng thực tế. Việc đo đạc giúp nắm trọn vị trí đặt máy móc. Vacons cung cấp thông tin giúp doanh nghiệp hạn chế tối đa chi phí đập phá sửa chữa sau này.
Lắp Đặt Điện Nhà Xưởng Bao Gồm Những Gì?
Hệ thống điện công nghiệp gồm nhiều cấu phần liên kết chặt chẽ. Mỗi thiết bị giữ một chức năng riêng trong mạng lưới cấp nguồn. Cập nhật tin tức và hiểu rõ từng bộ phận giúp chủ doanh nghiệp dễ dàng nghiệm thu, quản lý.
Khái niệm về hệ thống cùng hạng mục lắp đặt điện nhà xưởng
Lắp đặt điện nhà xưởng là quá trình thiết kế, kéo rải dây và kết nối thiết bị. Mạng lưới này dẫn điện từ trạm hạ thế đến từng đầu máy. Từng chi tiết lắp đặt đều phải tuân thủ nghiêm ngặt bản vẽ kỹ thuật. Mỗi bộ phận trong hệ thống giữ một nhiệm vụ riêng biệt. Các cấu phần liên kết chặt chẽ tạo nên mạng lưới cấp nguồn an toàn. Chủ xưởng cần nắm rõ cấu trúc để nghiệm thu công trình chính xác.

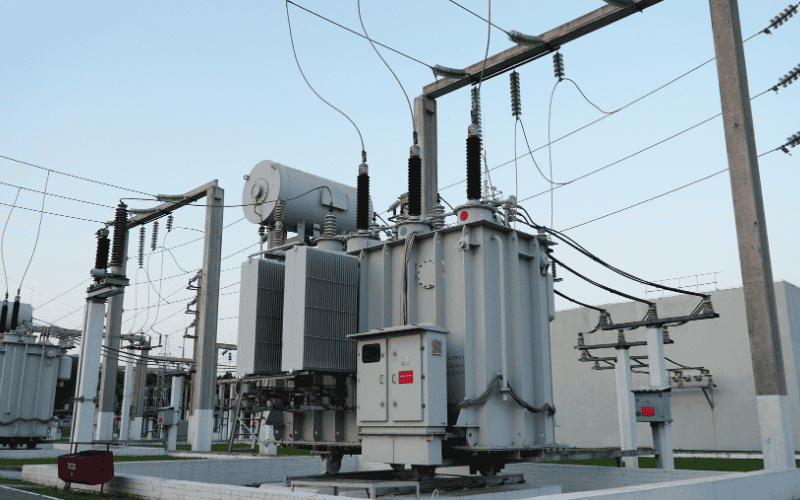

- Trạm biến áp: Đổi nguồn điện trung thế về điện áp 380V (3 pha) hoặc 220V (1 pha).
- Tủ điện phân phối: Gồm tủ tổng MSB, các tủ nhánh DB, tủ biến tần điều khiển.
- Hệ thống máng đỡ cáp: Thang cáp, máng cáp tôn mạ kẽm, ống ruột gà, ống thép chống cháy.
- Mạng lưới cáp điện: Tuyến cáp động lực chạy máy lớn, tuyến dây cấp đèn chiếu sáng.
- Hệ thống tiếp địa, chống sét: Bãi cọc chôn ngầm, thanh đồng thoát sét, kim thu sét mái.
Tầm quan trọng, vai trò của việc lắp đặt điện nhà xưởng đúng chuẩn
Lắp đặt đúng kỹ thuật là nền tảng bảo vệ toàn bộ nhà xưởng. Một lỗi chập điện nhỏ có thể khiến cả nhà máy cơ khí dừng hoạt động. Thi công chuẩn xác đem lại nhiều lợi ích thiết thực cho doanh nghiệp.
- Giữ nguồn điện ổn định: Máy móc vận hành êm ái, đúng công suất thiết kế. Xưởng không bị gián đoạn đơn hàng do sự cố sụt áp bất ngờ.
- Bảo đảm an toàn lao động: Hạn chế nguy cơ rò điện, phóng điện nguy hiểm cho công nhân. Công trình đáp ứng đầy đủ tiêu chuẩn khắt khe từ Bộ Công Thương.
- Tiết kiệm tiền điện mỗi tháng: Cân bằng phụ tải theo hướng dẫn kỹ thuật của EVN. Doanh nghiệp tránh bị phạt tiền do hệ số công suất phản kháng thấp.
- Dễ dàng mở rộng sau này: Hạ tầng đi sẵn đầu chờ cho khu vực phát triển mới. Doanh nghiệp chỉ cần đấu nối thêm máy móc mà không phải đập phá.
Ứng dụng thực tế của phương án lắp đặt điện nhà xưởng theo từng mô hình sản xuất
Mỗi ngành nghề gia công đều có nhu cầu tiêu thụ điện riêng biệt. Một bản vẽ điện may mặc không thể áp dụng cho xưởng đúc kim loại. Đơn vị thi công phải dựa vào công nghệ máy để chọn phương án.
- Xưởng cơ khí, chế tạo: Tuyến dây cần tiết diện lớn, chịu va đập, chống rung tốt. Hệ thống cấp nguồn chịu dòng khởi động cao từ máy hàn, cầu trục.
- Xưởng dệt may, bao bì: Đòi hỏi nguồn sáng rải đều khắp các chuyền may. Hệ thống bố trí nhiều cụm ổ cắm chuyên dụng, kết hợp dàn làm mát.
- Kho lạnh, chế biến thực phẩm: Thiết bị phải chống bám ẩm, chịu nhiệt độ thấp tốt. Toàn bộ vỏ tủ điện, đầu nối cần đạt cấp bảo vệ IP cao.
- Khu phụ trợ, khối văn phòng: Tách nhánh cấp nguồn riêng cho máy tính, điều hòa nhiệt độ. Giải pháp này giúp hạn chế hiện tượng sụt áp, chống nhiễu sóng.
Khám phá: Kết cấu nhà xưởng là gì? Phân loại, cấu tạo và nguyên lý chịu lực
Quy Trình Lắp Đặt Điện Nhà Xưởng Chuẩn Kỹ Thuật
Thi công đúng trình tự kỹ thuật giúp dự án hoàn thành đúng hạn định. Các bước giám sát chất lượng được thực hiện xuyên suốt tại hiện trường. Đội ngũ thi công phối hợp nhịp nhàng nhằm tránh xung đột với đội thợ khác.
Khảo sát hiện trạng công trình
Bước khảo sát thực tế giúp kỹ sư hiểu được địa hình thi công. Đội ngũ đo đạc kỹ cao độ kèo thép, vị trí nền móng xưởng. Việc này hạn chế tối đa sai lệch khi đưa vật tư vào lắp ráp. Khi khảo sát cần:
- Đo đạc chiều cao thông thủy, khoảng cách cột, dầm đỡ máng cáp.
- Lên danh sách chi tiết từng dòng máy, công suất định mức thực tế.
- Xác định vị trí tiếp nhận nguồn điện từ trạm biến áp ngoài đường.
Lập kế hoạch thi công chi tiết
Bản kế hoạch chi tiết giúp chủ đầu tư kiểm soát tiến độ, dòng tiền. Kỹ sư điện bắt đầu tính toán phụ tải dựa trên dữ liệu mặt bằng. Mọi kế hoạch thi công nhà xưởng nên có phương án dự phòng đi kèm. Nội dung kế hoạch gồm:
- Tính toán tổng phụ tải tiêu thụ điện lúc toàn xưởng chạy hết công suất.
- Tính sẵn công suất dự phòng khi xưởng mua thêm máy trong 2 năm tới.
- Tách nhánh tải rõ ràng: máy sản xuất, chiếu sáng, điều hòa, bơm PCCC.
- Lập biểu đồ nhân lực, bố trí máy cẩu, dàn giáo, tập kết vật tư.
Xin giấy phép, phê duyệt hồ sơ kỹ thuật
Thủ tục pháp lý hoàn chỉnh giúp công trình thi công đúng quy định pháp luật. Doanh nghiệp cần phối hợp với cơ quan liên quan để duyệt bản vẽ. Việc này tạo điều kiện thuận lợi khi làm việc với điện lực. Hồ sơ pháp lý gồm:
- Nộp hồ sơ thỏa thuận đấu nối cấp điện với chi nhánh EVN địa phương.
- Hoàn thiện hồ sơ thẩm duyệt PCCC cho phần điện.
- Đăng ký danh sách nhân sự thi công với ban quản lý khu công nghiệp.
Lên bản vẽ thiết kế hệ thống điện
Bản vẽ chuẩn xác cần thiết cho thợ thi công ngoài công trường. Từng tuyến dây, kích cỡ tủ điện đều được thể hiện rõ ràng. Bản vẽ tốt giúp tránh va chạm với đường ống PCCC, ống khí nén. Các bước gồm:
- Lập sơ đồ nguyên lý 1 sợi từ tủ tổng MSB đến tủ nhánh.
- Tính chọn tiết diện cáp đồng, thanh cái, aptomat tổng ACB, MCCB.
- Bố trí mặt bằng đặt máy, vị trí tủ điện, cao độ treo máng cáp.
- Thiết kế layout đèn chiếu sáng đạt tiêu chuẩn lux từng khu vực.
- Bố trí mặt bằng cọc tiếp địa ngầm, tuyến dây thoát sét lan truyền.
Xem thêm: Giải pháp xử lý hiệu quả nhà kho nóng, ẩm và bí khí
Hướng Dẫn Cách Lắp Đặt Điện Nhà Xưởng Đúng Chuẩn
- Treo máng cáp: Bắn ty ren cố định giá đỡ vào xà gồ mái. Khoảng cách giữa các giá đỡ giữ đều từ 1.2m đến 1.5m. Cạnh máng cắt phải mài nhẵn để tránh cứa rách vỏ cáp.

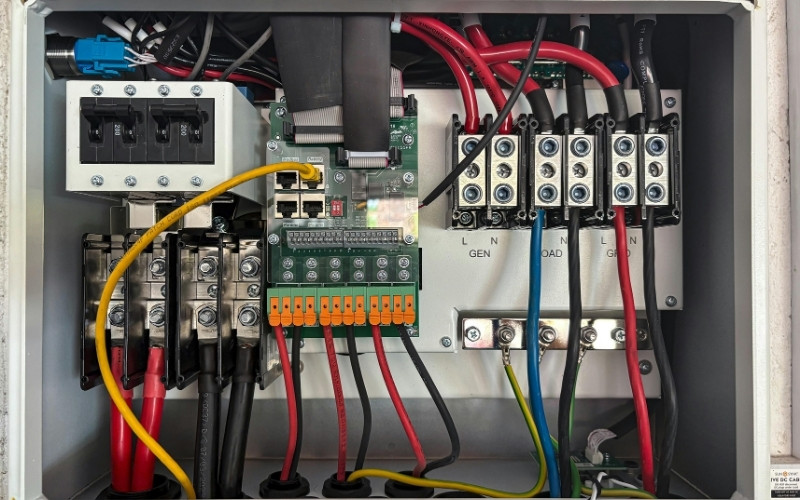

- Lắp đặt tủ điện: Đặt tủ tại vị trí khô ráo và thoáng mát. Thiết bị bên trong phải bấm đầu cốt và dán nhãn tên từng lộ.
- Kéo rải cáp nguồn: Luồn dây cẩn thận trên máng hoặc qua ống thép bảo vệ. Tuyệt đối không nối dây ngầm bên trong thân máng cáp.
- Đấu nối thiết bị: Bấm đầu cốt đúng kích cỡ dây. Thợ điện siết chặt bulong bằng cờ lê lực để tránh phát nhiệt.
- Đóng bãi tiếp địa: Đóng sâu cọc đồng và liên kết bằng mối hàn hóa nhiệt. Điện trở đất bắt buộc đạt R ≤ 4Ω cho hệ an toàn.

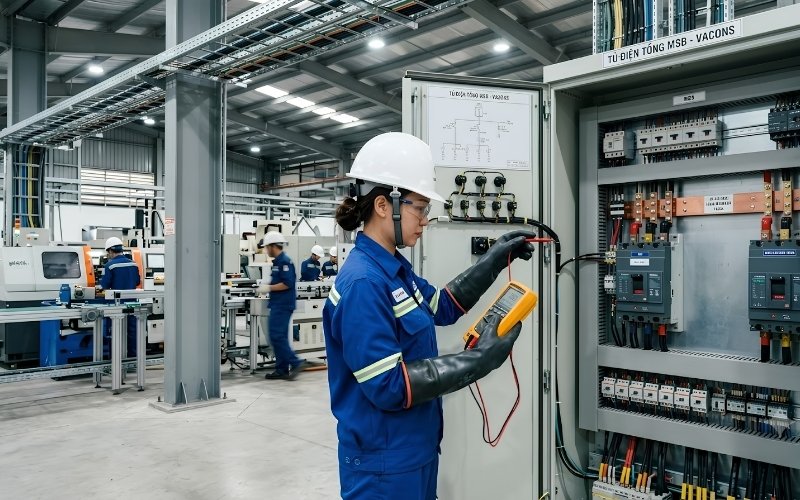

- Đo kiểm, đóng điện: Dùng đồng hồ Megomet kiểm tra độ cách điện toàn tuyến dây. Cho xưởng chạy thử tải thật và đo nhiệt độ tủ trước khi bàn giao.
Bảng Giá Lắp Đặt Điện Nhà Xưởng
Chi phí thi công điện xưởng phụ thuộc vào diện tích, công suất máy móc. Thương hiệu của thiết bị cũng tác động đến giá thành. Chủ đầu tư có thể tham khảo khung giá sau để lập dự trù tài chính. Mức giá nhân công tham khảo:
| STT | Công việc | Đơn vị tính | Đơn giá (VNĐ) | Ghi chú |
| 1 | Lắp đặt thang máng cáp | mét | 40.000 – 90.000 | Tùy kích cỡ máng, cao độ treo |
| 2 | Kéo rải cáp động lực | mét | 15.000 – 50.000 | Tùy tiết diện ruột cáp (mm²) |
| 3 | Lắp tủ điện nhánh (DB) | tủ | 800.000 – 2.500.000 | Tùy số lượng aptomat con |
| 4 | Nhân công lắp tủ điện tổng (MSB) | tủ | 2.500.000 – 6.500.000 | Tùy công suất khối đóng cắt |
| 5 | Lắp đèn chiếu sáng | bộ | 60.000 – 150.000 | Đèn LED Highbay, đèn tuýp máng |
| 6 | Thi công trọn gói bãi tiếp địa | hệ thống | 6.000.000 – 15.000.000 | Gồm cọc tiếp địa, mối hàn, đo kiểm |
| 7 | Đơn giá trọn gói theo diện tích sàn | m² | 120.000 – 350.000 |
Tùy ngành nghề sản xuất, tải máy |
Các Câu Gỏi Thường Gặp Khi Lắp Đặt Điện Nhà Xưởng
Tiêu chuẩn độ rọi chiếu sáng nhà xưởng là bao nhiêu?
Mức sáng dao động từ 100 – 500 Lux tùy khu vực. Khu kho chứa hàng chỉ cần khoảng 100 đến 150 Lux. Xưởng may mặc hoặc phòng KCS đòi hỏi độ rọi tối thiểu 500 Lux.
Tại sao bắt buộc phải cân pha cho điện 3 pha?
Cân pha giúp dòng điện chia đều trên 3 dây lửa. Việc này ngăn ngừa nhảy aptomat do hiện tượng lệch pha gây ra. Động cơ máy móc nhờ đó chạy mát hơn và bền hơn.
Cải tạo điện cho xưởng đang chạy có phải cắt điện toàn bộ?
Không cần thiết. Kỹ sư sẽ khoanh vùng và cách ly từng nhánh để thi công. Việc ngắt nguồn tủ tổng chỉ diễn ra vào ca đêm hoặc ngày nghỉ.
Xem thêm: Các dự án thiết kế nhà xưởng nổi bật
Trước khi quyết định chọn vật tư hoặc nhà thầu, doanh nghiệp nên dành thời gian khảo sát nhu cầu sử dụng điện. Lắp đặt điện nhà xưởng sẽ thuận lợi hơn khi có mặt bằng rõ ràng, danh sách máy móc đầy đủ và kế hoạch vận hành cụ thể. Vacons có thể đồng hành cùng chủ đầu tư trong bước khảo sát và rà soát hồ sơ kỹ thuật trước khi triển khai.
