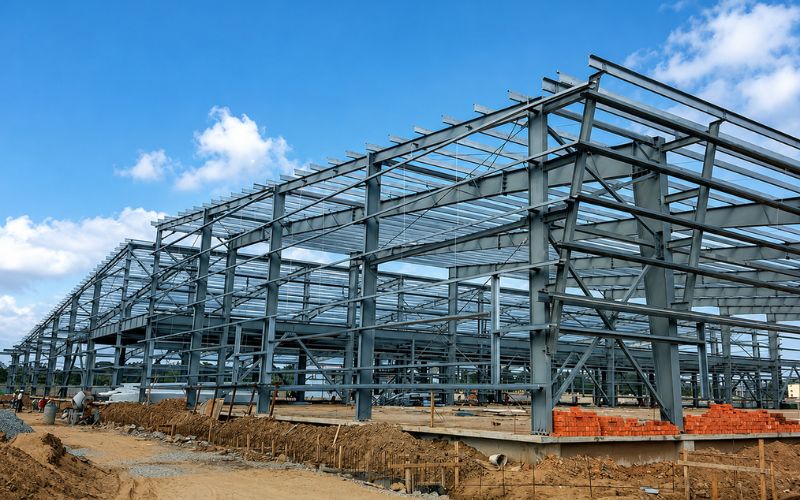

Kết cấu thép nhà xưởng là hệ các cấu kiện thép chịu lực được liên kết thành khung để tiếp nhận tải từ mái, vách, thiết bị và các tác động lên công trình, sau đó truyền xuống móng. Với nhà xưởng công nghiệp, cách bố trí khung phải đi cùng công năng sản xuất, dây chuyền máy, tải treo, cầu trục nếu có và điều kiện nền đất. Tìm hiểu toàn bộ kết cấu nhà xưởng bao gồm những gì trong bài viết Vacons sẽ chia sẻ dưới đây.
Kết Cấu Thép Nhà Xưởng Gồm Những Bộ Phận Nào?
Móng và bu lông neo kết nối khung thép với nền đất
Móng là bộ phận nằm ở cuối đường truyền lực của toàn bộ hệ kết cấu thép nhà xưởng, dù bản thân không phải là cấu kiện thép. Toàn bộ phản lực từ cột được truyền xuống móng rồi phân tán vào nền đất. Vì vậy, thiết kế móng không thể sao chép máy móc từ một nhà xưởng khác, mà phải dựa trên tải trọng thực tế của công trình và dữ liệu địa kỹ thuật tại khu đất xây dựng.
Đối với cột thép trong hệ kết cấu, bản đế chân cột thường được liên kết với móng thông qua hệ bu lông neo theo đúng hồ sơ thiết kế. Các thông số như tim trục. Ngoài ra, cao độ và vị trí bu lông neo cần được kiểm tra và nghiệm thu kỹ lưỡng. Đây là một trong những điểm dễ phát sinh sai lệch tại công trường. Trong thi công nhà xưởng công nghiệp, việc kiểm tra và xác nhận lỗ chờ, cao độ và bu lông neo trước khi đổ bê tông là bắt buộc. Vì nếu sai ở giai đoạn này sẽ rất khó khắc phục. Khi hệ khung thép phía trên đã được lắp dựng hoàn chỉnh.
Cột, dầm và kèo tạo nên hệ chịu lực chính
Cột sẽ tiếp nhận lực từ phần khung phía trên rồi truyền xuống móng. Dầm hoặc kèo mái nhận tải từ hệ mái thông qua xà gồ. Khi ghép các cấu kiện bằng liên kết phù hợp, chúng tạo thành khung chịu lực chính của kết cấu thép. Tiết diện không thể chọn chỉ dựa vào chiều rộng xưởng. Kỹ sư còn phải xét khẩu độ, bước khung, chiều cao, sơ đồ liên kết, tải mái, tải treo và yêu cầu công nghệ.
Với nhà xưởng công nghiệp, khoảng cách cột cần được kiểm tra cùng mặt bằng máy. Cột đặt đúng về kết cấu nhưng nằm giữa luồng xe nâng hoặc vùng thao tác máy vẫn gây bất tiện khi vận hành. Tăng khẩu độ có thể tạo không gian ít cột hơn, nhưng tải và nội lực trong khung cũng thay đổi. Vì thế, chủ đầu tư nên so sánh phương án trên toàn hệ thay vì chỉ hỏi một mét vuông sử dụng bao nhiêu thép.
Xà gồ, hệ giằng và liên kết giữ khung làm việc ổn định
Trong thiết kế nhà xưởng, xà gồ có nhiệm vụ tiếp nhận tải trọng từ mái hoặc hệ bao che và chuyển về khung chính. Hệ giằng giúp giữ ổn định tổng thể công trình, đồng thời phân phối lực theo đúng phương làm việc của kết cấu. Các liên kết như bản mã, bu lông và mối hàn đảm bảo sự truyền lực liên tục giữa các cấu kiện trong hệ khung.
Thanh giằng thường nhỏ hơn cột hoặc kèo nên dễ bị xem như chi tiết phụ. Thực tế, tự ý tháo giằng để mở cửa, đưa đường ống qua hoặc thay đổi mặt bằng có thể làm sai sơ đồ chịu lực ban đầu. Nếu kết cấu thép sử dụng các cấu kiện thành mỏng tạo hình nguội, thiết kế cần đối chiếu tiêu chuẩn tương ứng. TCVN 14594:2026 quy định yêu cầu tính toán và thiết kế kết cấu thép thành mỏng tạo hình nguội trong phạm vi áp dụng. Vì vậy, xà gồ và cấu kiện phụ cần được chọn theo hồ sơ tính toán. Không nên dùng tiết diện theo thói quen từ dự án trước.
Kết Cấu Thép Nhà Xưởng Chịu Lực Theo Nguyên Lý Nào?
Tải trọng mái được truyền qua xà gồ, kèo, cột xuống móng
Có thể hình dung đường truyền tải đứng cơ bản theo thứ tự: mái → xà gồ → kèo hoặc dầm → cột → móng → nền đất. Khi mái nhận tải, xà gồ thu tải trên phạm vi làm việc của nó rồi chuyển sang kèo. Kèo tiếp tục đưa lực về cột. Tải sau đó đi qua chân cột xuống móng.
Tuy nhiên, kỹ sư không tính kết cấu thép bằng một tải trọng chung cho mọi công trình. TCVN 2737:2023 quy định các yêu cầu về tải trọng, tác động và tổ hợp dùng trong tính toán kết cấu nhà, công trình theo các trạng thái giới hạn. Tiêu chuẩn này hiện còn hiệu lực. Điểm cần kiểm tra tại nhà xưởng công nghiệp là các tải phát sinh từ công năng thực. Nếu hệ thống kỹ thuật hoặc thiết bị được treo lên kèo, tải đó phải được đưa vào kiểm tra tại đúng vị trí tác dụng.
Khám phá: Kết Cấu Nhà Xưởng Là Gì? Phân Loại, Cấu Tạo Và Nguyên Lý Chịu Lực
Tải gió đi qua hệ bao che, khung và giằng
Gió có thể tác động lên mái, vách rồi truyền lực vào hệ xà gồ, khung chính và hệ giằng. Cách lực đi qua từng cấu kiện phụ thuộc sơ đồ thiết kế của công trình. Đây là lý do PM không nên đánh giá kết cấu thép chỉ qua cột và kèo. Một khung có cấu kiện chính đủ khả năng chịu lực nhưng hệ giằng bị thay đổi vẫn có thể không còn làm việc đúng như mô hình thiết kế. TCVN 5575:2024 yêu cầu thiết kế và tính toán kết cấu thép theo phạm vi, nguyên tắc của tiêu chuẩn.
Khi thi công nhà xưởng công nghiệp, đội MEP thường cần khoảng trống cho ống, thang máng cáp hoặc thiết bị. Nếu tuyến kỹ thuật vướng giằng, phương án đúng là phối hợp lại trước khi thi công. Thay vì tự cắt hoặc di chuyển cấu kiện.
Cầu trục và máy móc làm thay đổi bài toán chịu lực
Nhà xưởng có cầu trục cần được thiết kế từ dữ liệu thiết bị thực tế. Tải từ thiết bị được truyền qua hệ ray, dầm đỡ và cột theo sơ đồ thiết kế. Sau đó đi xuống móng. Chuyển động của cầu trục cũng tạo ra những tác động cần được kỹ sư tính theo trường hợp áp dụng. Máy sản xuất đặt trên sàn lại tạo bài toán khác. Bộ phận thiết kế cần biết vị trí máy, tải tác dụng, cách kê hoặc neo máy. Yêu cầu công nghệ trước khi khóa phương án kết cấu.
Sai lệch thường xuất hiện khi thiết bị được chọn sau khi hồ sơ kết cấu thép đã hoàn tất. Nếu tải thực tế khác dữ liệu ban đầu, vị trí đặt máy thay đổi hoặc phát sinh thiết bị mới. PM nên yêu cầu kiểm tra lại thay vì mặc định kết cấu cũ vẫn đáp ứng. Với nhà xưởng công nghiệp đang cải tạo, hồ sơ thiết kế và hoàn công hiện hữu là dữ liệu cần ưu tiên kiểm tra trước khi bổ sung tải.
Có thể bạn cần biết: Các Tiêu Chuẩn Thiết Kế Thi Công Nhà Xưởng Đạt Chuẩn
Thiết Kế Và Thi Công Kết Cấu Thép Nhà Xưởng Cần Kiểm Soát Gì?
Dữ liệu đầu vào phải được khóa trước khi tính kết cấu thép
Thiết kế kết cấu thép cần bắt đầu từ nhu cầu sử dụng thật. Đội dự án phải làm rõ lưới cột, chiều cao sử dụng, thiết bị sản xuất, tải treo, cầu trục nếu có. Cần phải yêu cầu kho bãi, luồng vận chuyển và kế hoạch mở rộng. Điều kiện khu đất cũng cần được đưa vào ngay từ đầu. Dữ liệu địa kỹ thuật ảnh hưởng đến phương án nền móng, trong khi vị trí xây dựng liên quan đến các tác động cần xét khi tính công trình.
Quy trình thi công nhà xưởng được Vacons triển khai với các dự án đều bắt đầu kĩ bằng việc khảo sát hiện trạng, địa chất, hạ tầng đấu nối.Sau đó, đội dự án thu thập yêu cầu về dây chuyền, tải máy và kế hoạch mở rộng. Các dữ liệu này được dùng để phối hợp kiến trúc, kết cấu, MEP và thiết bị. Bước này rất cần với nhà xưởng. Nếu dây chuyền thay đổi sau khi chốt khung, cột, móng hoặc hệ kỹ thuật có thể phải điều chỉnh.
Chế tạo và lắp dựng phải theo đúng hồ sơ được duyệt

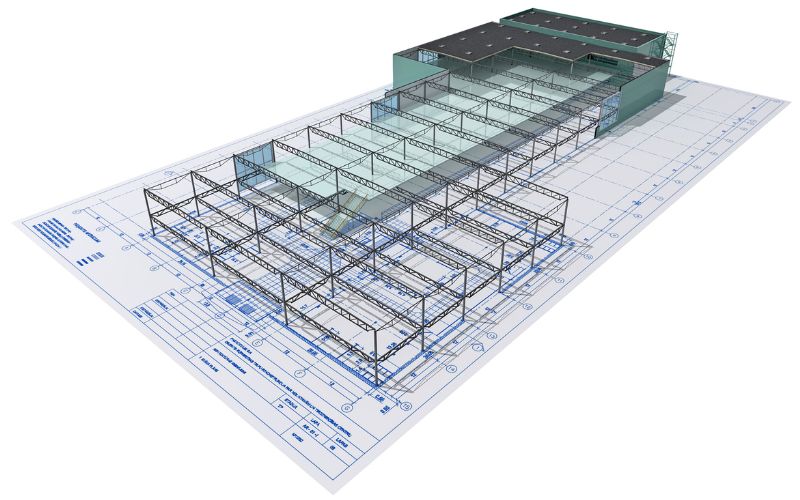

Bản vẽ thiết kế thi công nhà xưởng tính toán mới xác định được yêu cầu kỹ thuật của kết cấu thép. Khi chuyển sang chế tạo, nhà thầu cần triển khai chi tiết cấu kiện, bản mã, lỗ bu lông và mối hàn theo hồ sơ đã duyệt. Tại công trường, đội lắp dựng phải kiểm soát tim trục, cao độ và độ chính xác của liên kết. Trình tự dựng khung cũng cần bám biện pháp thi công. Khung đang lắp chưa làm việc như công trình đã hoàn thiện đầy đủ hệ giằng.
Phương án kết cấu phải phục vụ vận hành và khả năng mở rộng
Giảm khối lượng thép không phải tiêu chí duy nhất khi lựa chọn kết cấu thép. Việc lựa chọn xây dựng nhà xưởng còn phải xét số lượng móng, khả năng chế tạo, điều kiện vận chuyển. Trình tự lắp dựng và ảnh hưởng của hệ cột đến dây chuyền. Với xưởng dự kiến mở rộng, hướng phát triển cần được xác định từ giai đoạn thiết kế. Việc mở thêm nhịp, thay đổi dây chuyền hoặc bổ sung thiết bị. Sau này có thể tác động trực tiếp đến sơ đồ chịu lực.
Kết cấu thép chỉ thực sự phù hợp khi hệ chịu lực được thiết kế từ đúng dữ liệu đầu vào và giữ đúng sơ đồ trong quá trình thi công. Trước khi duyệt phương án, chủ đầu tư nên khóa layout máy. Tải thiết bị, tải treo, yêu cầu cầu trục, chiều cao thông thủy và hướng mở rộng. Đây là các hạng mục cần kiểm tra trước khi đi sâu vào tiết diện hoặc khối lượng thép. Theo dõi bản tin của Vacons để khám phá nhiều thông tin thú vị khác!
