Để một tòa nhà cao tầng, khu phức hợp thương mại hay chung cư hoạt động ổn định, kết cấu xây dựng mới chỉ là phần nền. Hệ thống MEP tòa nhà đảm nhiệm các nhu cầu kỹ thuật như điều hòa, cấp điện, cấp thoát nước, PCCC và nhiều hệ thống hỗ trợ vận hành khác. Khi các bộ môn này không được tính toán đồng bộ, công trình dễ phát sinh xung đột trong thi công và khó kiểm soát khi đưa vào sử dụng.
Bài viết dưới đây, Vacons phân tích các hạng mục MEP thường gặp, cách chúng phối hợp với nhau và những vấn đề cần kiểm soát trong quá trình triển khai thực tế.
Hệ thống MEP tòa nhà là gì và gồm những hạng mục nào?
MEP là gì? Phạm vi hệ thống MEP trong tòa nhà
Hệ thống MEP tòa nhà được cấu thành từ ba nhóm kỹ thuật chính gồm Mechanical, Electrical và Plumbing. Mechanical liên quan đến điều hòa không khí, thông gió, hút khói và tạo áp. Electrical bao gồm cấp điện, phân phối điện, chiếu sáng và điện nhẹ, còn Plumbing phụ trách cấp nước, thoát nước và các hệ thống đường ống liên quan.
Đối với một tòa nhà, MEP trải dài từ khu vực hạ tầng kỹ thuật đến các thiết bị đầu cuối. Hệ thống có thể bắt đầu từ trạm biến áp, phòng máy, bể nước và trục kỹ thuật rồi phân phối đến ổ cắm, cửa gió, thiết bị vệ sinh, đầu báo hoặc sprinkler. Một phương án được tổ chức tốt cần đáp ứng đủ công suất, thuận tiện vận hành và dễ bảo trì.
| Nhóm hệ thống | Hạng mục thường gặp | Chức năng chính |
| Mechanical | HVAC, thông gió, hút khói | Kiểm soát môi trường không khí |
| Electrical | MSB, DB, chiếu sáng, ELV | Cấp nguồn và truyền tín hiệu |
| Plumbing | Cấp nước, thoát nước, thông hơi | Phục vụ nhu cầu sử dụng nước |
| PCCC | Fire Alarm, Sprinkler, Fire Hose | Phát hiện và xử lý sự cố cháy |
Xem thêm: Hệ Thống MEP Trong Thi Công Văn Phòng HCM
Hệ thống cơ khí: Điều hòa không khí và thông gió
Trong hệ thống MEP tòa nhà, HVAC kiểm soát nhiệt độ, độ ẩm, chất lượng không khí và sự lưu thông không khí bên trong công trình. Tùy quy mô và yêu cầu vận hành, dự án có thể sử dụng VRV/VRF, Chiller hoặc giải pháp khác phù hợp. Việc lựa chọn cần xét đồng thời công suất lạnh, thời gian vận hành, diện tích đặt thiết bị và điều kiện bảo trì.
Với Chiller, nước lạnh được tạo tại cụm máy trung tâm rồi phân phối đến AHU hoặc FCU. Giải pháp này thường được xem xét cho công trình có tải lạnh lớn và nhiều khu vực sử dụng đồng thời. VRV hoặc VRF dùng môi chất lạnh kết nối dàn nóng với nhiều dàn lạnh, phù hợp với mặt bằng cần điều khiển riêng từng khu vực.
Khi lựa chọn và bố trí HVAC, cần kiểm tra:
- Tải lạnh từng khu vực.
- Mật độ người sử dụng.
- Nhu cầu gió tươi.
- Vị trí dàn nóng hoặc phòng máy.
- Tuyến ống, ống gió.
- Khả năng tiếp cận bảo trì.
- Phối hợp với trần và các bộ môn khác.
Hệ thống điện: Cấp điện, chiếu sáng và điện nhẹ
Điện là một trong những nhóm chính của hệ thống MEP tòa nhà, cung cấp năng lượng cho gần như toàn bộ thiết bị kỹ thuật. Nguồn điện được tiếp nhận rồi phân phối qua tủ điện chính, tủ tầng và tủ khu vực trước khi đến phụ tải cuối. Tuyến cáp và thiết bị bảo vệ phải được lựa chọn theo công suất, khoảng cách và điều kiện vận hành.
Có thể chia hệ thống điện thành ba nhóm chính:
- Điện động lực: Cấp nguồn cho điều hòa, bơm, thang máy, thiết bị kỹ thuật và ổ cắm.
- Chiếu sáng: Phục vụ khu làm việc, giao thông, khu phụ trợ và thoát nạn.
- Điện nhẹ: Bao gồm mạng dữ liệu, CCTV, Access Control, PA và các hệ tín hiệu.
Hệ thống cấp thoát nước
Phần cấp thoát nước trong hệ thống MEP tòa nhà phải đảm bảo đủ lưu lượng và áp lực tại từng khu vực. Với công trình nhiều tầng, áp lực thay đổi theo cao độ nên kỹ sư có thể cần chia vùng cấp nước hoặc sử dụng thiết bị kiểm soát áp lực. Giải pháp cụ thể phụ thuộc vào chiều cao công trình, nhu cầu sử dụng và cách bố trí phòng kỹ thuật.
Nguồn nước thường đi qua bể chứa, cụm bơm và các trục đứng trước khi phân phối đến từng tầng. Đường kính ống phải phù hợp với lưu lượng, trong khi không gian shaft cần đủ cho lắp đặt và bảo trì. Nếu phần này không được tính từ đầu, việc điều chỉnh sau khi kiến trúc đã hoàn thiện sẽ phức tạp hơn.
Đối với thoát nước, cần kiểm tra:
- Đường kính đường ống.
- Độ dốc thoát nước.
- Trục đứng.
- Ống thông hơi.
- Cleanout và cửa thăm.
- Khả năng tiếp cận khi bảo trì.
Thông hơi giúp ổn định áp suất bên trong đường ống khi lưu lượng xả thay đổi. Nếu bố trí không phù hợp, bẫy nước của thiết bị vệ sinh có thể bị ảnh hưởng và làm phát sinh mùi. Các điểm vệ sinh đường ống cũng cần được đặt tại vị trí có thể tiếp cận thay vì bị che kín hoàn toàn.
Hệ thống phòng cháy chữa cháy
PCCC trong hệ thống MEP tòa nhà liên quan trực tiếp đến an toàn người sử dụng và khả năng vận hành công trình. Hệ thống gồm nhiều thành phần từ phát hiện cháy, cảnh báo đến chữa cháy và kiểm soát khói. Các hạng mục cần phối hợp với kiến trúc, HVAC, điện và cấp nước trong quá trình thiết kế.
Một số hệ thống thường gặp gồm:
- Fire Alarm: Đầu báo, nút nhấn khẩn, còi đèn và tủ trung tâm.
- Sprinkler: Hệ thống đầu phun chữa cháy tự động.
- Fire Hose: Họng hoặc tủ chữa cháy.
- Fire Pump: Cụm bơm phục vụ chữa cháy.
- Smoke Control: Hút khói, cấp gió bù và tạo áp.
- Gas Suppression: Giải pháp cho một số phòng kỹ thuật phù hợp.
Vị trí thiết bị cần được kiểm tra lại khi kiến trúc thay đổi. Một vách ngăn mới có thể làm thay đổi phạm vi của đầu báo hoặc sprinkler, trong khi trần trang trí có thể ảnh hưởng đến cao độ thiết bị. Vì vậy, phần PCCC cần được rà soát đồng thời với layout trước khi thi công.
Vai trò của hệ thống MEP đối với hoạt động của tòa nhà
Đáp ứng nhu cầu sử dụng tại từng khu vực
Khi thiết kế hệ thống MEP tòa nhà, mỗi khu vực cần được xem xét theo công năng và mức tải thực tế. Tầng hầm ưu tiên thông gió, thoát nước và PCCC, trong khi phòng họp cần chú ý mật độ người và lượng gió tươi. Phòng server lại phụ thuộc nhiều vào điều kiện nhiệt độ, nguồn điện và khả năng vận hành liên tục.
| Khu vực | Yêu cầu MEP đáng chú ý |
| Văn phòng | Điều hòa, gió tươi, điện và dữ liệu |
| Phòng họp | Tải lạnh biến động, AV, gió tươi |
| Pantry | Điện thiết bị, cấp thoát nước |
| Server | Làm mát và nguồn điện ổn định |
| Tầng hầm | Thông gió, hút khói, thoát nước |
| WC | Cấp nước, thoát nước, hút mùi |
Không nên dùng một suất tải giống nhau cho toàn bộ diện tích rồi phân chia đơn thuần theo mét vuông. Kỹ sư cần xét số người, loại thiết bị và thời gian sử dụng của từng khu vực. Dữ liệu đầu vào càng sát thực tế thì công suất lựa chọn càng phù hợp.
Phối hợp các hệ thống để duy trì hoạt động và an toàn
Khả năng vận hành của hệ thống MEP tòa nhà phụ thuộc nhiều vào sự phối hợp giữa các bộ môn. Khi xảy ra cháy, báo cháy, HVAC, thang máy, điện và kiểm soát khói có thể phải thay đổi trạng thái theo cùng một kịch bản. Vì vậy, chỉ kiểm tra từng thiết bị riêng lẻ chưa đủ để đánh giá toàn hệ thống.
Một chuỗi liên động có thể gồm:
- Hệ thống báo cháy nhận và xác nhận tín hiệu.
- Cảnh báo được phát tại khu vực liên quan.
- HVAC chuyển trạng thái theo kịch bản.
- Quạt hút khói và tạo áp được kích hoạt khi cần.
- Thang máy chuyển sang chế độ đã thiết kế.
- Tín hiệu trạng thái được phản hồi về hệ thống giám sát.
Trình tự cụ thể phải dựa trên Cause & Effect Matrix của công trình. Tài liệu này xác định mối quan hệ giữa tín hiệu đầu vào và hành động của thiết bị đầu ra. Đây cũng là cơ sở để thực hiện chạy thử liên động trước khi bàn giao.
Khám phá: Tiêu Chuẩn Thiết Kế Thi Công Văn Phòng Trong Tòa Nhà Hạng A
Ảnh hưởng đến chi phí năng lượng, vận hành và bảo trì
Chi phí của hệ thống MEP tòa nhà không kết thúc sau khi công trình hoàn thành. Trong quá trình sử dụng, chủ đầu tư tiếp tục chi trả điện, nước, bảo trì, vật tư thay thế và nhân sự vận hành. Vì vậy, phương án có giá đầu tư thấp nhất chưa chắc mang lại tổng chi phí sử dụng thấp hơn.
Một số yếu tố có thể làm tăng chi phí vận hành gồm:
- Thiết bị lớn hơn nhu cầu thực tế.
- Tuyến đường ống quá dài.
- Tổn thất áp lực lớn.
- Thiết bị giải nhiệt bố trí chưa phù hợp.
- Thiếu khả năng điều chỉnh tải.
- Không gian bảo trì khó tiếp cận.
- Thiếu hệ thống đo đếm.
Khi so sánh phương án, nên xem đồng thời CAPEX và OPEX. Cách tiếp cận này giúp chủ đầu tư đánh giá tác động của thiết kế trong cả giai đoạn đầu tư và khai thác. Việc giảm chi phí ban đầu nhưng làm tăng điện năng hoặc chi phí bảo trì cần được cân nhắc trước khi chốt phương án.
Khả năng đáp ứng khi thay đổi công năng
Khi công năng thay đổi, hệ thống MEP tòa nhà cũng cần được kiểm tra lại theo nhu cầu sử dụng mới. Văn phòng có thể chuyển thành trung tâm đào tạo, coworking hoặc khu dịch vụ với mật độ người và thiết bị khác trước. Những thay đổi này tác động trực tiếp đến tải điện, tải lạnh, lượng gió và các hệ kỹ thuật liên quan.
Trước khi cải tạo, cần rà soát:
- Khả năng chịu tải của hệ thống điện.
- Công suất điều hòa hiện hữu.
- Lưu lượng gió tươi.
- Vị trí cửa gió và miệng hút.
- Sprinkler và đầu báo cháy.
- Khả năng cấp thoát nước.
- Không gian shaft và tuyến kỹ thuật.
Thiết kế ban đầu nên có mức dự phòng phù hợp để hỗ trợ các thay đổi có thể dự đoán. Tuy nhiên, mức dự phòng cần được xác định theo loại công trình và kế hoạch khai thác thay vì sử dụng một tỷ lệ chung. Cách này giúp tránh đầu tư quá mức nhưng vẫn giữ khả năng điều chỉnh khi cần.

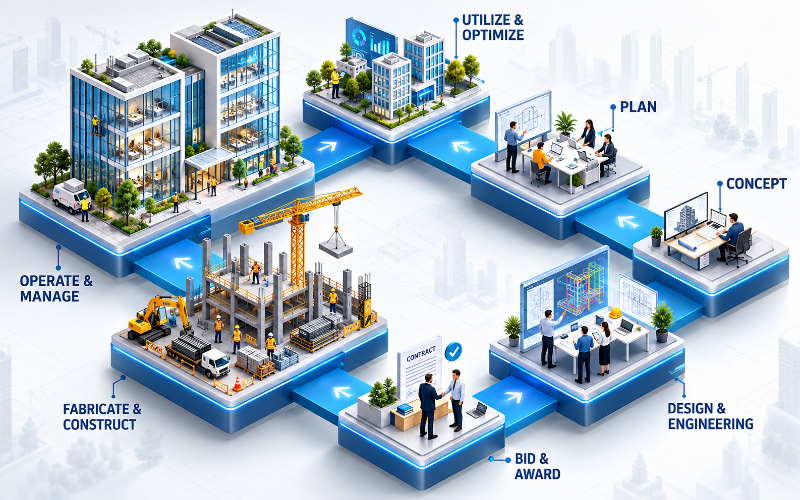

Quy trình thiết kế, thi công và bàn giao hệ thống MEP tòa nhà
Quy trình triển khai thường bắt đầu từ xác định nhu cầu, sau đó phát triển bản vẽ, phối hợp bộ môn, thi công, chạy thử và bàn giao. Mỗi bước đều ảnh hưởng đến chất lượng vận hành sau này. Nếu một vấn đề kỹ thuật bị bỏ qua ở giai đoạn đầu, chi phí xử lý thường tăng khi công trường đã triển khai.
Bước 1: Xác định nhu cầu, công suất và phương án tổ chức hệ thống
Bước đầu của hệ thống MEP tòa nhà là xác định chính xác dữ liệu đầu vào. Kỹ sư cần nắm công năng, diện tích, số tầng, số người, giờ vận hành và loại thiết bị dự kiến sử dụng. Đây là cơ sở để tính tải điện, tải lạnh, cấp nước và các nhu cầu kỹ thuật khác.
Song song đó, phòng kỹ thuật và shaft cần được định vị. Không gian phải đủ cho thiết bị, hệ thống phân phối và hoạt động bảo trì trong tương lai. Nếu khu kỹ thuật bị thu hẹp quá mức, các tuyến thường phải xử lý phức tạp hơn ở giai đoạn sau.
Một số vấn đề cần xác định sớm gồm:
- Vị trí phòng máy.
- Vị trí trạm điện.
- Diện tích shaft.
- Tuyến vận chuyển thiết bị.
- Không gian bảo trì và thay thế.
Bước 2: Lập bản vẽ MEP và phối hợp với kiến trúc, kết cấu
Trong quá trình triển khai hệ thống MEP tòa nhà, không gian trên trần là khu vực dễ xảy ra xung đột. Ống gió, ống nước, máng cáp, sprinkler và thiết bị phải chia sẻ không gian với dầm, đèn và trần hoàn thiện. Vì vậy, cao độ cần được phối hợp trước khi lắp đặt.
Với dự án phức tạp, BIM có thể hỗ trợ:
- Dựng mô hình các hệ thống.
- Kiểm tra Clash Detection.
- So sánh cao độ.
- Xác định không gian bảo trì.
- Kiểm tra khu vực giao cắt.
- Hỗ trợ Shop Drawing.
BIM giúp phát hiện va chạm nhưng không tự quyết định cách xử lý. Kỹ sư vẫn phải xác định hệ nào được ưu tiên và đoạn nào có thể thay đổi tuyến. Giải pháp cuối cùng cần cân bằng giữa kiến trúc, kỹ thuật và khả năng thi công.
Bước 3: Thi công lắp đặt và kiểm soát chất lượng
Khi Shop Drawing của hệ thống MEP tòa nhà được duyệt, vật tư cần được kiểm tra trước khi đưa vào lắp đặt. Chủng loại, kích thước và thông số kỹ thuật phải phù hợp với hồ sơ đã được phê duyệt. Kiểm soát tốt từ đầu giúp hạn chế sửa chữa sau khi hệ thống đã được lắp cố định.
Một số nội dung QA/QC cần theo dõi:
- Vật tư đầu vào.
- Hệ thống support.
- Cao độ lắp đặt.
- Khoảng cách giữa các hệ.
- Chất lượng mối nối.
- Thử áp đường ống.
- Kiểm tra cách điện cáp.
- Hồ sơ nghiệm thu trước khi đóng trần.
Trình tự thi công cũng ảnh hưởng đến chất lượng cuối cùng. Các hệ có kích thước lớn hoặc khó thay đổi thường cần được xác định trước, sau đó mới bố trí tuyến nhỏ hơn. Điều này giúp giảm số lần tháo lắp và hạn chế phải điều chỉnh cao độ trần.
Bước 4: Chạy thử, kiểm tra liên động và nghiệm thu
Sau khi hoàn thành lắp đặt hệ thống MEP tòa nhà, từng thiết bị cần được kiểm tra trước khi chạy toàn hệ thống. Quá trình này giúp xác nhận chiều quay, dòng điện, lưu lượng, độ rung và trạng thái hoạt động. Khi các thiết bị riêng lẻ đạt yêu cầu, dự án mới chuyển sang cân chỉnh và kiểm tra liên động.
| Cấp độ kiểm tra | Nội dung |
| Chạy thử riêng | Kiểm tra từng thiết bị |
| Cân chỉnh | Điều chỉnh lưu lượng và thông số |
| Chạy hệ thống | Kiểm tra theo chế độ vận hành |
| Liên động | Mô phỏng các tình huống sự cố |
T&C cần có checklist và kịch bản cụ thể. Đội kỹ thuật phải ghi lại kết quả sau mỗi lần thử để xác định thiết bị hoặc tín hiệu chưa phản ứng đúng. Hồ sơ này cũng là cơ sở quan trọng cho nghiệm thu và bàn giao.
Bước 5: Bàn giao bản vẽ hoàn công và hướng dẫn vận hành
Bản vẽ As-built của hệ thống MEP tòa nhà cần phản ánh tuyến kỹ thuật và vị trí thiết bị sau khi thi công. Nếu có thay đổi so với Shop Drawing, thông tin mới phải được cập nhật thay vì giữ nguyên bản vẽ cũ. Đây là tài liệu quan trọng khi bảo trì, sửa chữa hoặc cải tạo sau này.
Hồ sơ bàn giao thường gồm:
- Bản vẽ As-built.
- O&M Manual.
- Catalog thiết bị.
- Thông số cài đặt.
- Biên bản kiểm tra và chạy thử.
- Danh sách thiết bị.
- Lịch bảo trì.
- Thông tin bảo hành.
Đội vận hành cũng cần được hướng dẫn trực tiếp trên hệ thống đã lắp đặt. Nội dung đào tạo nên tập trung vào thao tác thực tế, cách nhận biết cảnh báo và xử lý các sự cố thường gặp. Quá trình chuyển giao rõ ràng giúp công trình vận hành ổn định hơn sau khi bàn giao.
Xem thêm: Quy Trình Thi Công Văn Phòng Xanh Đạt Chuẩn LEED
Chi phí hệ thống MEP tòa nhà và cách đánh giá phương án đầu tư
Các khoản chi phí thiết kế, thi công và vận hành
Chi phí hệ thống MEP tòa nhà gồm khoản đầu tư ban đầu và chi phí phát sinh trong quá trình khai thác. Hai phần này liên quan trực tiếp vì lựa chọn thiết bị và giải pháp ở giai đoạn đầu ảnh hưởng đến điện năng, bảo trì và sửa chữa sau này. Do đó, chỉ so sánh giá mua thiết bị chưa đủ để xác định phương án phù hợp.
| Nhóm | Chi phí thường gặp |
| CAPEX | Thiết kế, thiết bị, vật tư, thi công, T&C |
| OPEX | Điện, nước, bảo trì, nhân sự, vật tư thay thế |
Tỷ trọng chi phí thay đổi giữa từng loại công trình. Văn phòng thông thường có yêu cầu khác bệnh viện hoặc trung tâm dữ liệu nên không thể dùng một tỷ lệ cố định cho mọi dự án. Suất đầu tư phù hợp hơn khi dùng làm dữ liệu tham khảo sơ bộ trước khi có BOQ chi tiết.
Những yếu tố ảnh hưởng đến chi phí MEP tòa nhà
Chi phí hệ thống MEP tòa nhà chịu ảnh hưởng bởi thiết bị, quy mô công trình và mức độ phức tạp của giải pháp. Thương hiệu, xuất xứ, hiệu suất, khả năng bảo hành và nguồn linh kiện đều có thể làm thay đổi giá thiết bị. Bên cạnh đó, mặt bằng và điều kiện thi công cũng ảnh hưởng trực tiếp đến khối lượng lắp đặt.
Các nhóm yếu tố chính gồm:
- Loại và quy mô công trình.
- Tiêu chuẩn thiết kế.
- Thương hiệu thiết bị.
- Yêu cầu công trình xanh.
- Độ phức tạp kiến trúc.
- Không gian kỹ thuật.
- Phương án điều khiển và tự động hóa.
- Điều kiện thi công thực tế.
Cân nhắc thiết bị tiết kiệm năng lượng và hệ thống BMS
Khi lựa chọn thiết bị cho hệ thống MEP tòa nhà, chủ đầu tư nên xem xét cả giá mua và hiệu suất vận hành. Với các hệ hoạt động nhiều giờ mỗi ngày, khả năng điều chỉnh tải có thể ảnh hưởng đáng kể đến chi phí điện. Vì vậy, CAPEX và hiệu quả sử dụng cần được đánh giá cùng nhau.
Một số giải pháp thường được cân nhắc gồm:
- VFD cho động cơ có tải biến đổi.
- Thiết bị HVAC hiệu suất cao.
- Thu hồi nhiệt.
- Cảm biến hiện diện.
- Đo đếm năng lượng.
- Điều khiển theo lịch hoạt động.
- BMS.
- Theo dõi cảnh báo và dữ liệu vận hành.
BMS hỗ trợ tập trung dữ liệu từ nhiều hệ về một nền tảng quản lý. Tuy nhiên, nhiều chức năng chưa chắc mang lại hiệu quả nếu đội vận hành không khai thác được. Phạm vi BMS cần phù hợp với nhu cầu thực tế và năng lực quản lý của công trình.
Đánh giá nhà thầu qua phạm vi báo giá, năng lực phối hợp và hồ sơ bàn giao
Nhà thầu triển khai hệ thống MEP tòa nhà không nên được đánh giá chỉ bằng mức giá dự thầu. Báo giá cần được kiểm tra đồng thời về phạm vi, vật tư, giải pháp kỹ thuật và các interface với nhà thầu khác. Nếu ranh giới trách nhiệm không rõ, chi phí phát sinh dễ xuất hiện khi công trường đã triển khai.
| Tiêu chí | Nội dung cần kiểm tra |
| BOQ | Phạm vi và khối lượng có rõ không |
| Interface | Điểm giao với nhà thầu khác |
| Shop Drawing | Khả năng xử lý kỹ thuật |
| BIM | Khả năng phối hợp hệ thống |
| QA/QC | Quy trình kiểm soát thi công |
| T&C | Năng lực chạy thử |
| As-built | Chất lượng hồ sơ bàn giao |
| Bảo hành | Khả năng xử lý sau bàn giao |
Site visit tại công trình đã vận hành cũng giúp đánh giá chất lượng thực tế. Hiện trạng sau một thời gian sử dụng cho thấy khả năng thi công, bảo trì và hỗ trợ sau bàn giao của nhà thầu. Phản hồi từ đội vận hành cũng bổ sung góc nhìn mà hồ sơ năng lực khó thể hiện.
Xem thêm: Báo Giá Thiết Kế Thi Công Văn Phòng Trọn Gói
FAQ: Câu hỏi thường gặp về hệ thống MEP tòa nhà
Hệ thống MEP tòa nhà khác gì với HVAC?
HVAC là một phần thuộc nhóm Mechanical trong hệ thống MEP tòa nhà. Hệ này tập trung vào điều hòa, thông gió và kiểm soát môi trường không khí. Trong khi đó, MEP có phạm vi rộng hơn vì còn bao gồm điện, cấp thoát nước và các hạng mục kỹ thuật liên quan. Có thể hiểu ngắn gọn như sau:
MEP = Mechanical + Electrical + Plumbing
Việc phân biệt hai khái niệm giúp xác định đúng phạm vi khi trao đổi với nhà thầu. Một đơn vị chỉ phụ trách HVAC chưa chắc chịu trách nhiệm toàn bộ MEP. Phạm vi thực tế cần được kiểm tra theo hồ sơ và hợp đồng của từng dự án.
Hệ thống MEP tòa nhà khác gì với MEP trong văn phòng thuê?
Hệ thống MEP tòa nhà phục vụ phần hạ tầng chung, còn MEP văn phòng thuê được triển khai trong phạm vi từng tenant. Hai hệ kết nối với nhau tại các điểm cấp nguồn hoặc đầu chờ do tòa nhà quy định. Vì vậy, thiết kế fit-out cần kiểm tra Building Guideline trước khi điều chỉnh hệ thống hiện hữu.
| MEP tòa nhà | MEP văn phòng thuê |
| Phục vụ toàn công trình | Phục vụ một mặt bằng |
| Hạ tầng và trục chính | Tuyến phân phối nội bộ |
| Chủ đầu tư/BQL quản lý | Tenant quản lý phần fit-out |
| Công suất tổng | Phụ tải theo nhu cầu tenant |
Khi cải tạo văn phòng, đội thiết kế cần kiểm tra công suất điện, điều hòa và PCCC của tòa nhà. Nếu nhu cầu mới vượt giới hạn, phương án phải được điều chỉnh hoặc bổ sung giải pháp kỹ thuật. Việc này nên được thực hiện trước khi khóa layout.
Chi phí thiết kế và thi công MEP tòa nhà được xác định như thế nào?
Chi phí hệ thống MEP tòa nhà ở giai đoạn đầu thường được ước tính dựa trên dữ liệu của những dự án có quy mô và tiêu chuẩn tương đương. Cách này phù hợp khi hồ sơ thiết kế chưa đủ chi tiết để bóc tách. Tuy nhiên, kết quả chỉ nên dùng như mức tham khảo.
Khi thiết kế đã rõ, QS có thể bóc tách:
- Số lượng thiết bị.
- Chiều dài cáp.
- Chiều dài đường ống.
- Phụ kiện.
- Hệ thống support.
- Khối lượng cách nhiệt.
- Nhân công.
- Chi phí chạy thử.
BOQ chi tiết giúp chủ đầu tư so sánh phạm vi báo giá giữa các bên rõ hơn. Các thay đổi thiết kế cũng dễ được kiểm soát thông qua chênh lệch khối lượng. Đây là cơ sở phù hợp hơn khi dự án bước vào giai đoạn triển khai.
Bộ bản vẽ MEP tòa nhà gồm những loại nào?
Hồ sơ hệ thống MEP tòa nhà thay đổi theo từng giai đoạn dự án và yêu cầu hợp đồng. Một dự án có thể có Schematic, Design Drawing, Coordination Drawing, Shop Drawing và As-built. Mỗi loại phục vụ một mục đích riêng nên không thể dùng thay thế hoàn toàn cho nhau.
| Loại bản vẽ | Mục đích |
| Schematic | Thể hiện nguyên lý hệ thống |
| Design Drawing | Xác định phương án thiết kế |
| Coordination Drawing | Phối hợp các bộ môn |
| Shop Drawing | Phục vụ thi công |
| As-built | Ghi nhận hiện trạng sau thi công |
Bản vẽ càng về cuối dự án càng phải phản ánh sát thực tế công trường. Đặc biệt, As-built cần cập nhật các thay đổi đã được chấp thuận trong quá trình thi công. Đây là nguồn thông tin quan trọng khi bảo trì và cải tạo sau này.
Khi cải tạo hoặc thay đổi công năng có cần kiểm tra lại hệ thống MEP không?
Có, vì thay đổi công năng thường kéo theo thay đổi số người, thiết bị và tải của hệ thống MEP tòa nhà. Một khu vực văn phòng khi chuyển thành phòng đào tạo, pantry lớn hoặc không gian dịch vụ có thể cần công suất khác trước. Vì vậy, việc rà soát nên được thực hiện trước khi khóa phương án cải tạo.
Kết luận
Hệ thống MEP tòa nhà ảnh hưởng trực tiếp đến khả năng sử dụng, an toàn và chi phí vận hành của công trình. Vì vậy, từ thiết kế đến thi công và bàn giao, các hệ điện, HVAC, cấp thoát nước và PCCC cần được tính toán, phối hợp và kiểm tra đồng bộ. Với công trình đang khai thác, việc rà soát MEP trước khi thay đổi công năng cũng giúp phát hiện sớm giới hạn kỹ thuật và hạn chế phát sinh khi cải tạo. Theo dõi bản tin của Vacons để khám phá nhiều!
