Chất lượng một ngôi trường bắt đầu từ cách tổ chức không gian trên bản vẽ. Bản vẽ thiết kế trường tiểu học cần thể hiện rõ mối liên hệ giữa các khu chức năng. Bố trí đủ phòng chưa đủ nếu học sinh di chuyển bất tiện, giáo viên khó quan sát. Vị trí cửa, hành lang hay cầu thang đều ảnh hưởng đến sinh hoạt hằng ngày. Những điểm chưa hợp lý nên phát hiện sớm để hạn chế sửa chữa sau bàn giao. Dưới đây là những lỗi VACONS thường thấy khi rà hồ sơ cho chủ đầu tư.
Bản Vẽ Thiết Kế Trường Tiểu Học Không Chỉ Thể Hiện Số Phòng
Một bộ hồ sơ thiết kế gồm những gì?
Bản vẽ thiết kế trường tiểu học thể hiện công trình từ quy hoạch tổng thể đến từng chi tiết kỹ thuật. Tổng mặt bằng cho thấy các khối nhà nằm ở đâu trong khuôn viên — sân chơi đặt phía nào, đường đi bộ ra sao. Mặt bằng từng tầng thể hiện cách phân phòng và kích thước sử dụng thực tế. Hình dáng kiến trúc, cao độ tầng được làm rõ qua mặt đứng và mặt cắt. Bản vẽ kết cấu tập trung vào hệ móng, cột, dầm, sàn. Phần nội thất xác định vị trí bàn ghế cùng kích thước từng thiết bị trong phòng. Riêng hệ thống điện, nước, điều hòa, thông gió nằm trong tập bản vẽ kỹ thuật riêng. Ngoài ra, hồ sơ kèm chỉ dẫn vật liệu cùng yêu cầu thi công chi tiết cho từng hạng mục.
Chủ đầu tư có thể tìm hiểu thêm các thành phần của bản vẽ trường học trước bước kiểm tra hồ sơ.
Vì sao phải kiểm tra bản vẽ theo hoạt động thực tế?
Diện tích đáp ứng yêu cầu chưa đồng nghĩa với việc học sinh và giáo viên sử dụng thuận tiện. Vị trí các phòng ảnh hưởng đến quãng đường di chuyển và khả năng quan sát từ phòng giáo viên. Phòng học nằm sát sân chơi cũng dễ bị ảnh hưởng bởi tiếng ồn. Một số bất cập chỉ bộc lộ vào giờ ra chơi hoặc lúc phụ huynh đón con .Rà soát bản vẽ theo hoạt động thực tế sẽ chính xác hơn so với đọc trên giấy.
Những Sai Lầm Khi Lập Bản Vẽ Thiết Kế Trường Tiểu Học
Vì sao không nên sao chép bản vẽ trường khác?
Sao chép cách phân khu của trường khác dễ tạo ra phương án không phù hợp khu đất. Mỗi vị trí có hướng nắng, đường tiếp cận và ảnh hưởng từ công trình lân cận khác nhau. Cùng một cách đặt khối lớp học có thể khiến phòng bị nắng gắt hoặc thiếu ánh sáng. Diện tích từng khu vực phụ thuộc chương trình giáo dục, nhu cầu bán trú và số học sinh. Trường có bán trú tính thêm khu ăn uống, nghỉ trưa và luồng phục vụ hậu cần. Để tránh áp dụng máy móc, kiến trúc sư khảo sát khu đất và trao đổi với nhà trường.
Tính đủ lớp học nhưng thiếu không gian phục vụ
Khi chủ đầu tư muốn thêm lớp, diện tích khu phụ trợ thường bị cắt trước. Kho học cụ, phòng giáo viên và chỗ lưu trữ thường bị bỏ sót hoặc bố trí tạm. Thiếu khu phụ trợ, đồ dùng dồn vào lớp diện tích học tập bị thu hẹp. Với trường bán trú, khu ăn và nghỉ tính theo số học sinh sử dụng cùng thời điểm. Bố trí quá chật khiến việc chia suất ăn, sắp xếp chỗ ngủ và vệ sinh gặp khó khăn. Đơn vị thiết kế cùng nhà trường lập danh mục phòng trước khi chia diện tích. Mỗi phòng xác định rõ số người, thiết bị và nhu cầu lưu trữ.
Tham khảo thêm cách tổ chức phòng chức năng trường tiểu học quốc tế theo từng hoạt động giáo dục.
Sắp xếp phòng thuận hình khối nhưng bất tiện sử dụng
Sắp xếp phòng chỉ để tạo hình khối cân đối có thể gây bất tiện trong sinh hoạt hằng ngày. Thư viện quá xa khối lớp khiến học sinh mất thời gian di chuyển giữa các tiết học. Phòng đọc hoặc phòng nghỉ nằm cạnh sân thể thao lại dễ bị ảnh hưởng bởi tiếng ồn. Đường chuyển thực phẩm nếu đi qua khu sinh hoạt sẽ cản trở học sinh đi lại. Để điều chỉnh,kiến trúc sư xác định mối liên hệ giữa các khu trước khi sắp xếp. Những phòng thường xuyên sử dụng nối tiếp nên được bố trí gần nhau. Khu cần yên tĩnh nên bố trí cách xa sân chơi, còn lối hậu cần nên tổ chức riêng.
Cách liên kết lớp học, thư viện và khu sinh hoạt được phân tích rõ trong bài kiến trúc trường tiểu học hiện đại.
Chỉ kiểm tra lối đi lúc ít người
Lối đi rộng rãi lúc ít người vẫn có thể ùn tắc vào giờ ra chơi hoặc tan học.Lối đi rộng rãi lúc ít người vẫn có thể ùn tắc vào giờ ra chơi nhất là khi học sinh nhiều lớp cùng dồn vào một cầu thang. Cánh cửa mở ra hành lang và tủ đồ đặt sát lối đi còn làm giảm chiều rộng sử dụng. Tại cổng trường, xe đón trả có thể chắn đường hoặc buộc học sinh đi bộ giữa các phương tiện. Kiến trúc sư tính số học sinh cùng di chuyển trong giờ cao điểm. Bản vẽ thiết kế trường tiểu học phải thể hiện hướng mở cửa, vị trí nội thất và chiều rộng lối đi. Khu đón trả tách khỏi đường đi bộ để học sinh ra vào thuận tiện.
Dùng kích thước nội thất giống nhau cho mọi độ tuổi
Chiều cao của học sinh không đồng đều giữa các lớp. Dùng chung một cỡ bàn ghế cho lớp 1 và lớp 5 rõ ràng không ổn. Bàn quá cao hoặc ghế quá thấp khiến các em khó ngồi học thoải mái. Tủ kệ vượt tầm với cũng gây bất tiện mỗi lần lấy và cất học cụ. Nếu các dãy bàn đặt quá sát, học sinh khó kéo ghế và ra vào chỗ ngồi. Giáo viên cũng khó đến từng bàn để hướng dẫn hoặc quan sát bài làm.
Bản vẽ thể hiện đúng kích thước bàn ghế dự kiến sai ở bước này thì lắp đặt sẽ vướng. Kiến trúc sư kiểm tra khoảng trống để kéo ghế, mở tủ và đi lại.Cách bố trí giữ tầm nhìn thông thoáng từ vị trí giáo viên đến từng chỗ ngồi.
Chủ đầu tư có thể tham khảo thêm các ý tưởng thiết kế nội thất trường học hiện đại trước khi lựa chọn bàn ghế và tủ kệ.
Vẽ nhiều cửa sổ nhưng chưa kiểm soát ánh sáng và thông gió
Một lớp học nhiều cửa sổ vẫn có thể nóng và bí trong những giờ học buổi chiều. Nắng chiếu thẳng lên bàn khiến học sinh phải tránh chỗ ngồi hoặc kéo rèm suốt buổi. Nếu ánh sáng phản chiếu lên bảng, các em còn khó nhìn rõ nội dung bài giảng. Mở thêm cửa cũng chưa giải quyết được sự ngột ngạt nếu không khí thiếu đường lưu thông.Bản vẽ thiết kế trường tiểu học cần tính hướng nắng, vị trí cửa và khả năng lưu thông không khí. Kiến trúc sư kết hợp mái che, lam chắn nắng với cách đặt bàn học. Đường gió vào và thoát ra xem xét cùng phương án cấp gió tươi bổ sung.Các giải pháp phối hợp để lớp học đón sáng mà vẫn dễ chịu suốt buổi.
Bỏ qua tiếng ồn và âm vang
Giáo viên phải nói lớn suốt buổi nếu lớp học nằm sát phòng âm nhạc hoặc sân thể thao. Học sinh cũng khó theo dõi bài giảng dù đã đóng cửa. Nguyên nhân có thể nằm ở vách ngăn mỏng hoặc khe cửa chưa kín. Ngay cả trong phòng yên tĩnh, lời giảng vẫn dễ bị vang nếu trần và tường phản xạ âm mạnh. Kiến trúc sư phải phân biệt giữa cách âm (ngăn tiếng ồn từ bên ngoài) và tiêu âm (hạn chế tiếng vang bên trong), vì mỗi giải pháp khác nhau. Cách âm giúp hạn chế tiếng ồn truyền giữa các phòng, thông qua cấu tạo vách và độ kín cửa. Tiêu âm sử dụng vật liệu hấp thụ âm trên trần hoặc tường để giảm tiếng vang trong lớp. Kết hợp hai giải pháp giúp học sinh nghe rõ hơn, giáo viên cũng bớt phải gắng giọng.
Chốt kiến trúc trước, xử lý hệ thống kỹ thuật sau
Chốt kiến trúc rồi mới tính hệ thống kỹ thuật dễ khiến bản vẽ phải sửa nhiều lần. Đường ống có thể vướng dầm hoặc không đủ chỗ lắp đặt phía trên trần. Đội thi công phải đổi tuyến ống, thậm chí hạ trần, làm giảm chiều cao phòng học. Đèn và cửa gió cũng dễ lệch vị trí so với bàn học, tủ kệ hoặc màn hình. Nếu thiếu cửa thăm trần, việc kiểm tra và sửa chữa thiết bị sau này sẽ khó khăn.
Xử lý sớm những vấn đề này ngay trong quá trình phối hợp thiết kế. Trước lúc phát hành hồ sơ, các bên đối chiếu bản vẽ kiến trúc, kết cấu và cơ điện.Vị trí thiết bị thống nhất với nội thất, chừa đủ khoảng trống bảo trì.
Xem thêm các yêu cầu về mục đích sử dụng và phối hợp kỹ thuật trong thiết kế trường học hiện đại.
Thể hiện sơ sài các chi tiết an toàn và tiếp cận
Những chi tiết học sinh tiếp xúc hằng ngày lại dễ bị thể hiện sơ sài trên bản vẽ. Lan can, tay vịn, cửa và bậc thang thiếu kích thước khiến đội thi công phải tự suy đoán. Chỉ ghi tên vật liệu sàn cũng chưa làm rõ yêu cầu chống trượt tại khu vực dễ ướt. Một bậc chênh cao ngay lối vào có thể cản trở học sinh sử dụng xe lăn. Lối thoát nạn phải liên tục từ phòng học đến nơi an toàn. Hành lang và cầu thang không được gián đoạn. Kiến trúc sư rà soát từng chi tiết: lan can, tay vịn, bậc thang và lối thoát nạn phải khớp với các tiêu chuẩn áp dụng. Hồ sơ ghi rõ kích thước, cấu tạo, vật liệu và cách xử lý chênh cao.
Cách Kiểm Tra Bản Vẽ Trước Khi Phê Duyệt
Đi theo một ngày sinh hoạt của học sinh
Hãy kiểm tra bản vẽ theo hành trình của học sinh từ lúc đến trường đến lúc ra về. Bắt đầu từ cổng, các em có dễ tìm lớp và phải đi qua những khu vực nào? Trong ngày, đường đến khu vệ sinh, thư viện và sân chơi có vòng vèo hoặc khó nhớ không? Với học sinh bán trú, cần xem thêm lối đến khu ăn, nghỉ và điểm đón trả cuối ngày. Kiến trúc sư nên đánh dấu từng tuyến đường. Các vị trí phải đổi hướng liên tục hoặc đi chung với xe cần xem xét điều chỉnh. Biển chỉ dẫn cũng nên đặt tại nơi học sinh cần chọn hướng đi.
Kiểm tra từ góc nhìn của giáo viên và nhân viên
Bản vẽ cũng cần xem xét qua công việc hằng ngày của giáo viên và nhân viên. Trong lớp, giáo viên phải nhìn rõ từng chỗ ngồi và dễ đến gần học sinh cần hỗ trợ. Với nhân viên vệ sinh, lối đi cần đủ chỗ đưa dụng cụ đến từng khu vực. Những góc hẹp sau tủ hoặc dưới cầu thang cũng cần được kiểm tra khả năng làm sạch. Đường đưa thực phẩm, hàng hóa vào trường nên hạn chế đi qua nơi học sinh sinh hoạt. Thu gom rác cần tránh ảnh hưởng đến khu chế biến và phục vụ thức ăn. Tại phòng kỹ thuật, phải chừa chỗ kiểm tra, tháo lắp và thay thế thiết bị. Trao đổi với người trực tiếp phụ trách sẽ giúp phát hiện những bất tiện khó thấy trên bản vẽ.
Kiểm Tra Tính Đồng Bộ Của Bản Vẽ Thiết Kế Trường Tiểu Học
Thay đổi vị trí cửa có thể ảnh hưởng đến tủ kệ, công tắc và thiết bị.Nếu chỉ sửa một bản vẽ, đội thi công có thể nhận thông tin không đồng nhất. Đối chiếu cần bắt đầu từ tên phòng, kích thước và cao độ giữa các bản vẽ liên quan. Vị trí cửa, nội thất và thiết bị phải thống nhất để tránh vướng mắc lúc lắp đặt. Mỗi lần sửa hồ sơ cần ghi rõ nội dung thay đổi, ngày cập nhật và mã phiên bản. Danh mục vật liệu cũng phải khớp với cấu tạo, độ dày và cách lắp trong chi tiết thi công. Trước lúc bàn giao hồ sơ, cần xác nhận các bên cùng sử dụng phiên bản đã được phê duyệt.
Những Căn Cứ Cần Đối Chiếu Trong Hồ Sơ
Yêu cầu thiết kế trường tiểu học
Kiểm tra bản vẽ thiết kế trường tiểu học cần bắt đầu từ tiêu chuẩn áp dụng cho công trình. TCVN 8793:2011 về yêu cầu thiết kế trường tiểu học. Từng chỉ tiêu cần đọc cùng phạm vi áp dụng và điều kiện cụ thể. Quy mô học sinh, số lớp và nhu cầu bán trú là cơ sở để xác định các phòng.Nếu hồ sơ không làm rõ ba yếu tố này, diện tích sẽ bị sai lệch. Không nên lấy một thông số để áp dụng cho mọi trường. Cách làm này dễ gây sai lệch diện tích.
Quy hoạch, an toàn cháy và khả năng tiếp cận
Mỗi khu đất có điều kiện quy hoạch riêng, ảnh hưởng đến vị trí và quy mô các khối nhà. Hồ sơ cần đối chiếu mật độ xây dựng, tầng cao và khoảng lùi theo quy hoạch được duyệt. Phần an toàn cháy cần xem xét QCVN 06:2022/BXD cùng Sửa đổi 1:2023.Yêu cầu cụ thể xác định theo mục đích sử dụng, chiều cao và quy mô công trình. Cửa, hành lang và cầu thang kiểm tra trong toàn bộ đường thoát nạn. Khả năng tiếp cận cho người khuyết tật cần đối chiếu QCVN 10:2024/BXD. Đường vào, vị trí chênh cao và khu vệ sinh kiểm tra đồng thời.
Chiếu sáng, thông gió và vệ sinh học đường
Kiểm tra điều kiện học tập từ vị trí ngồi của học sinh. Ánh sáng phải giúp các em nhìn rõ bảng và sách mà không bị chói. Giải pháp thông gió cần tính đến số người sử dụng, đường gió vào và khả năng thoát khí. Khu vệ sinh phải thuận tiện tiếp cận, có chỗ rửa tay và thoát nước tốt. Thông tư liên tịch 13/2016/TTLT-BYT-BGDĐT quy định các nội dung liên quan đến y tế trường học. Bản vẽ kiến trúc phải thống nhất với hệ thống chiếu sáng, thông gió và cấp thoát nước. Nếu không phối hợp từ đầu, phòng có thể thiếu sáng hoặc đọng nước dù đã hoàn thiện.
Kinh Nghiệm Từ Các Dự Án Trường Học VACONS Thực Hiện
Phối hợp thiết kế và thi công từ nhu cầu sử dụng
Tại dự án ISHCMC School, VACONS đảm nhận cả thiết kế và thi công. Dự án này đặt ra yêu cầu kết nối ý tưởng thiết kế với điều kiện lắp đặt thực tế. Cách chia phòng, lựa chọn nội thất và thiết kế cơ điện phải thống nhất ngay từ đầu. Chẳng hạn, vị trí bàn học ảnh hưởng đến cách đặt đèn, cửa gió và thiết bị trình chiếu. Nếu thay đổi riêng phần nội thất, các hệ thống liên quan có thể không còn phù hợp. Đối chiếu giữa các bộ môn giúp phát hiện sớm cửa vướng tủ hoặc đường ống vướng dầm. Đơn vị thiết kế phải cập nhật mọi điều chỉnh để đội thi công có thông tin chính xác.
ISHCMC School có quy mô 3.900 m² và hoàn thành năm 2024. Không gian học tập mở kết hợp cụm bàn ghế linh hoạt. Giếng trời đưa ánh sáng vào khu vực chung và tăng kết nối giữa các tầng.
Bài học về không gian học tập và khu phục vụ

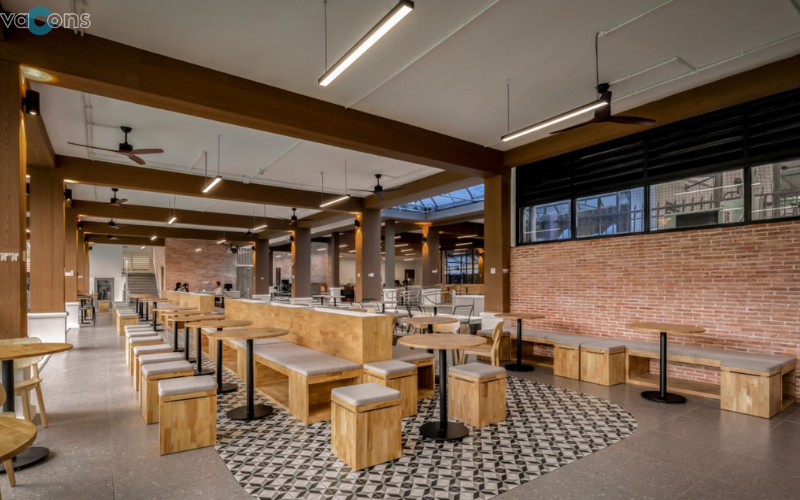

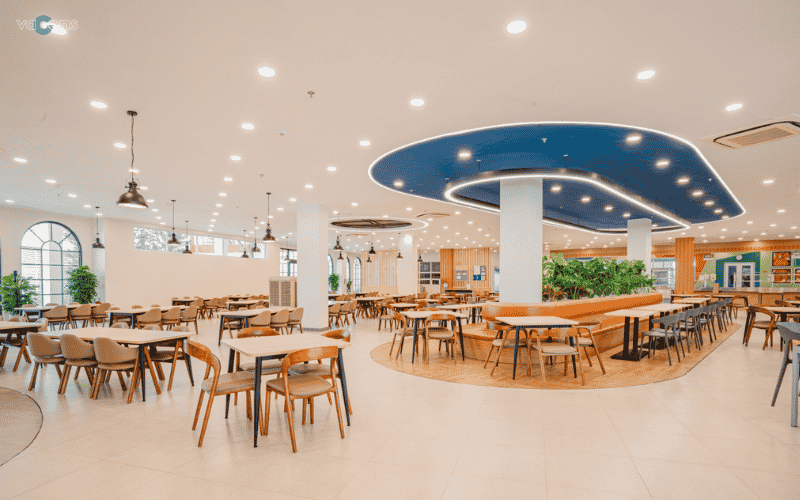

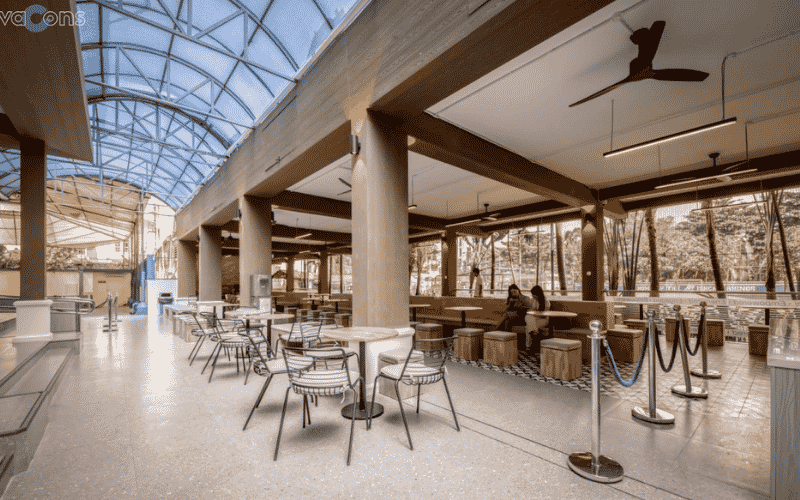

Dự án Canada International School Canteen được VACONS thiết kế và thi công tại TP.HCM. Khu căn tin có diện tích 1.214 m² và hoàn thành năm 2024. VACONS giới thiệu không gian này với bàn ghế theo nhóm, tông màu ấm và cây xanh. Bàn ghế theo nhóm kết hợp cây xanh gợi mở cách ăn uống đi cùng giao tiếp giữa học sinh. Mỗi nhóm bàn cần đủ khoảng trống để kéo ghế và vận chuyển khay. Cây xanh cũng được cân nhắc để không cản lối đi hoặc gây khó khăn cho việc vệ sinh. Xem thêm những yêu cầu về luồng phục vụ, vệ sinh và kỹ thuật trong thiết kế canteen trường học.
Những thông tin nhà trường nên chuẩn bị trước khi thiết kế
Một bộ hồ sơ sát nhu cầu bắt đầu từ những thông tin nhà trường cung cấp. Số học sinh và số lớp giúp xác định quy mô phòng học cùng các khu phục vụ. Chương trình giáo dục quyết định yêu cầu phòng chức năng. Nhu cầu bán trú ảnh hưởng đến khu ăn và nghỉ. Nhà trường nên cung cấp hồ sơ hiện trạng để đơn vị thiết kế khảo sát chính xác. Ngân sách và thời điểm dự kiến đưa trường vào sử dụng cần thống nhất từ đầu. Nếu có kế hoạch tăng số lớp, nhu cầu mở rộng trao đổi sớm với đơn vị thiết kế. Thiếu thông tin đầu vào, bản vẽ sẽ phải sửa nhiều lần vì yêu cầu phát sinh.
Câu Hỏi Thường Gặp Về Bản Vẽ Thiết Kế Trường Tiểu Học
Có thể dùng bản vẽ trường tiểu học trên mạng để thi công không?
Không, vì hướng nắng, kích thước khu đất và quy hoạch của bạn khác bản tham khảo trên mạng.
Bản vẽ đủ số phòng đã đáp ứng nhu cầu sử dụng chưa?
Chỉ có đủ phòng chưa đủ. Cách bố trí lối đi, vị trí nội thất và khoảng trống giữa bàn ghế ảnh hưởng trực tiếp đến sinh hoạt hằng ngày. Ví dụ: hai lớp chung một cầu thang vào giờ ra chơi hoặc lối đi dẫn tới thư viện quá dài khiến học sinh mất 5-10 phút di chuyển mỗi tiết, gây mất mát thời gian học. Với trường bán trú, khu ăn phải đủ diện tích để xếp hàng, bố trí bàn ăn không chật, còn khu vệ sinh cần có số vòi đủ để 100-150 em rửa tay cùng lúc vào giờ ăn trưa.
Ai nên tham gia góp ý trước lúc phê duyệt bản vẽ?
Ban giám hiệu, giáo viên chủ nhiệm các lớp và nhân viên vệ sinh nên cùng kiểm tra. Những người sử dụng thực tế sẽ phát hiện bất tiện mà bản vẽ không thấy (ví dụ: gốc tường hẹp sẽ xem không thấy bảng, tủ kệ đặt sai vị trí khiến gánh sách nặng). Đơn vị thiết kế tổng hợp ý kiến rồi kiểm tra tính khả thi, còn quyết định cuối cùng thuộc chủ đầu tư.
Cải tạo trường cũ có cần khảo sát và lập lại hồ sơ không?
Có, khảo sát chi tiết rất cần thiết. Đây là cơ hội tìm ra các lỗi thiết kế cũ mà mọi người đã quen, chẳng hạn: lối thoát nạn chỉ có một cầu thang hẹp (nguy hiểm khi cao điểm); sàn thư viện trơn khó vệ sinh; phòng học có cửa sổ không thể mở (hệ thống máy móc cũ bị kẹt). Kiến trúc sư phải kiểm tra kết cấu hiện tại tải được hệ thống kỹ thuật mới không (ví dụ: thêm điều hòa có làm yếu dầm không), cao độ trần có đủ không, nước thải thoát ra đâu. Lịch khảo sát dài hơn ban đầu nhưng sẽ tiết kiệm chi phí sửa chữa sau khi bàn giao.
Thay đổi nội thất có ảnh hưởng đến hệ thống kỹ thuật không?
Có ảnh hưởng. Khi di chuyển tủ kệ, vị trí công tắc hoặc đèn có thể nằm phía sau hoặc bên cạnh tủ, khiến khó sử dụng hoặc bảo trì. Mọi thay đổi phải cập nhật lên bản vẽ kiến trúc, điện, nước, cơ điện để đội thi công có thông tin chính xác thống nhất.
